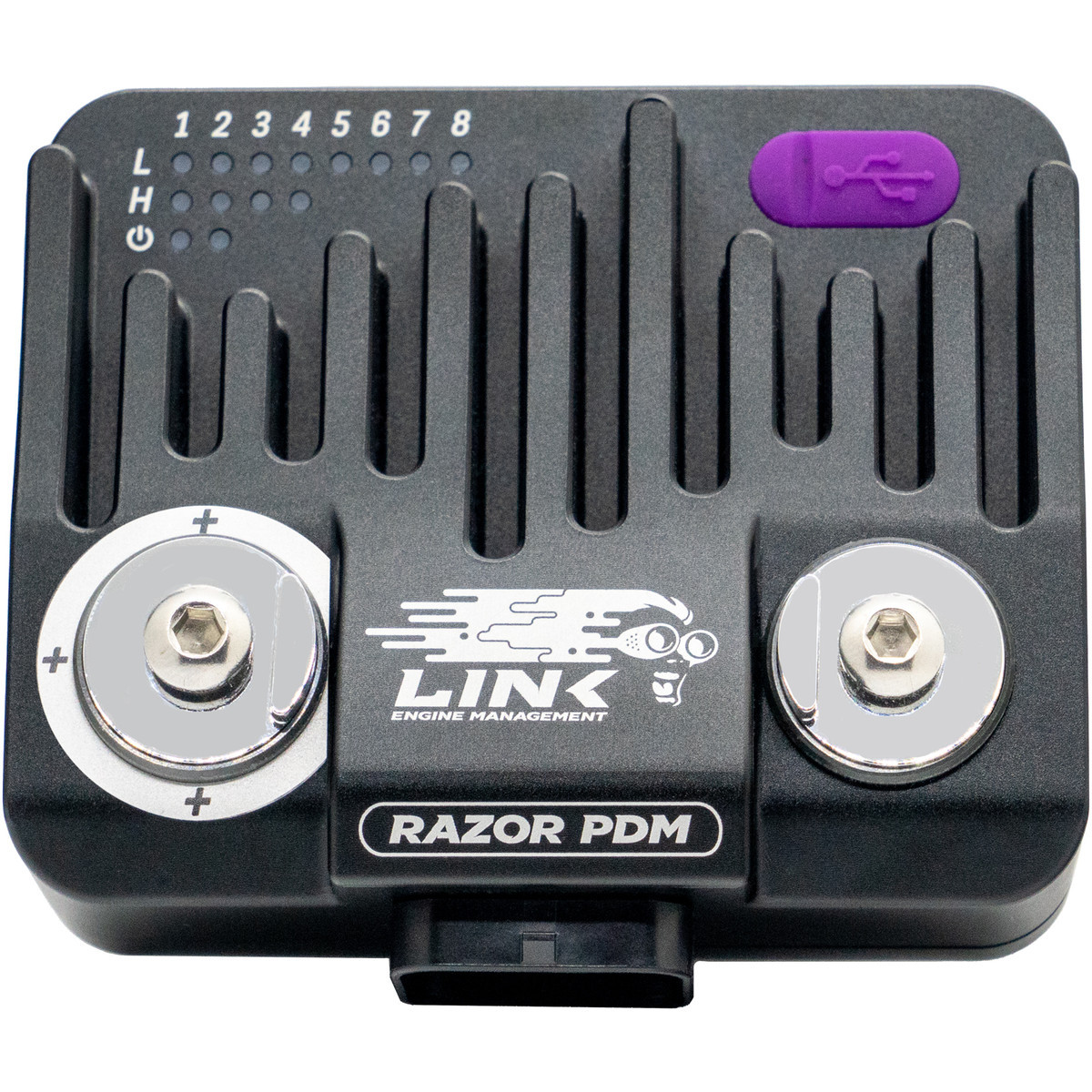

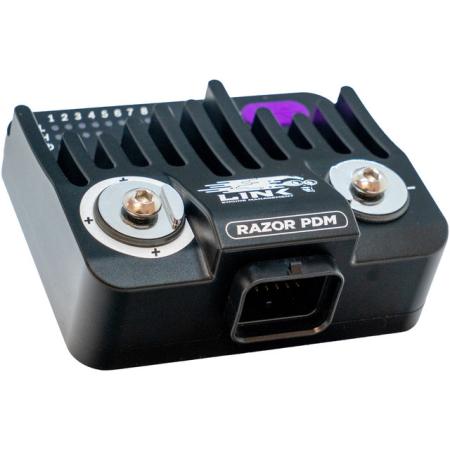

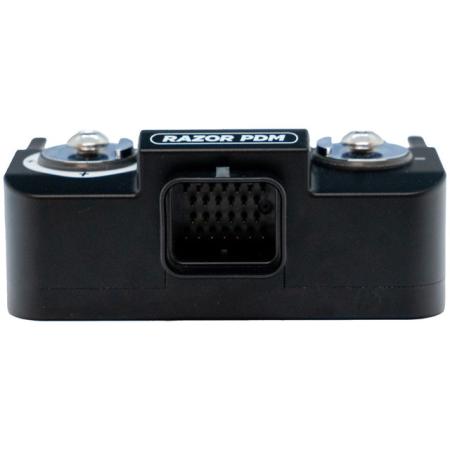

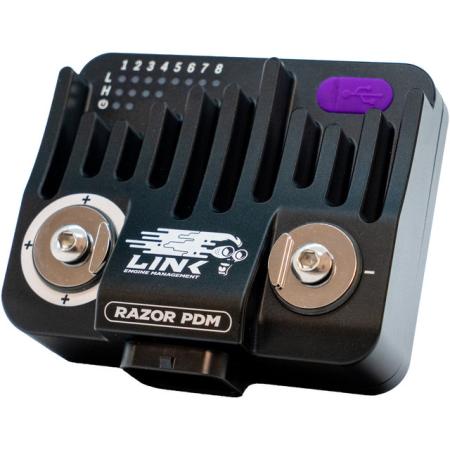

Link Razor PDM — Power Distribution Module
Link Razor PDM — это интеллектуальный модуль распределения питания, который заменяет традиционные предохранители и реле, предоставляя полный программируемый контроль над электросистемой автомобиля и подключёнными нагрузками. Он может работать совместно с ECU Link или автономно, управляя насосами, вентиляторами, светом, сервоприводами и другими компонентами на основе логики, заданной через программное обеспечение.
Основные особенности
- Программируемый модуль распределения питания (PDM) — заменяет предохранители и реле.
- Можно использовать вместе с Link ECU или как полностью автономное устройство.
- 4 высокомощных выхода, каждый до 25 A непрерывно с возможностью ШИМ‑управления и режимов High/Low‑side или H‑bridge (для двигателей).
- 8 универсальных A/D I/O‑каналов, которые можно использовать как входы (аналог/цифра) или выходы (до 8 A каждый).
- Защита от перегрузки по току и короткого замыкания с программируемыми трип‑параметрами и сбрасываемыми «предохранителями».
- Гибкая логика управления — PID‑контроль, математические функции, логические выражения и интеграция с CAN‑клавиатурой.
- Поддержка CAN‑клавиатуры для управления каналами PDM или ECU через кнопки.
- Поддержка логирования через CAN или USB.
- Возможность добавления нескольких Razor PDM через CAN‑шину для расширения количества I/O.
- Настройка через бесплатное ПО PDM Link (Windows).
- Прочный CNC‑алюминиевый корпус с полностью герметичным разъёмом Superseal.
В комплекте
- Link Razor PDM модуль
- Монтажная пластина и крепёж
- Superseal разъём и набор контактов
- USB‑C кабель для подключения и настройки
- Изоляционная крышка для положительного терминала
- 2 высокотоковых кольцевых клеммы и болты
- Краткое руководство по быстрой настройке
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип | Power Distribution Module (PDM) |
| Высокомощные выходы | 4 × до 25 A (непрерывно), PWM, High/Low‑side или H‑bridge |
| Универсальные I/O | 8 × A/D вход/выход (до 8 A каждый) |
| Непрерывный ток | до 100 A общая нагрузка |
| Пиковый ток | до 160 A (неповторяющийся) |
| Интерфейсы | CAN, USB‑C |
| Корпус | CNC анодированный алюминий |
| Разъём | 26‑контактный Superseal |
| Настройка | Software: PDM Link (Windows) |
| Рабочий диапазон температуры | ≈ −40 °C … +80 °C |
Применение
Этот модуль подходит для комплексного управления электросистемой автомобиля: управление топливными насосами, вентиляторами, светом, сервоприводами и другими нагрузками, а также мониторинг аналоговых/цифровых сигналов. Он упрощает проводку и защиту компонентов, повышает надёжность и позволяет гибко программировать сценарии включения/выключения на основе логики, заданной через ПО.
